CTSRR-460

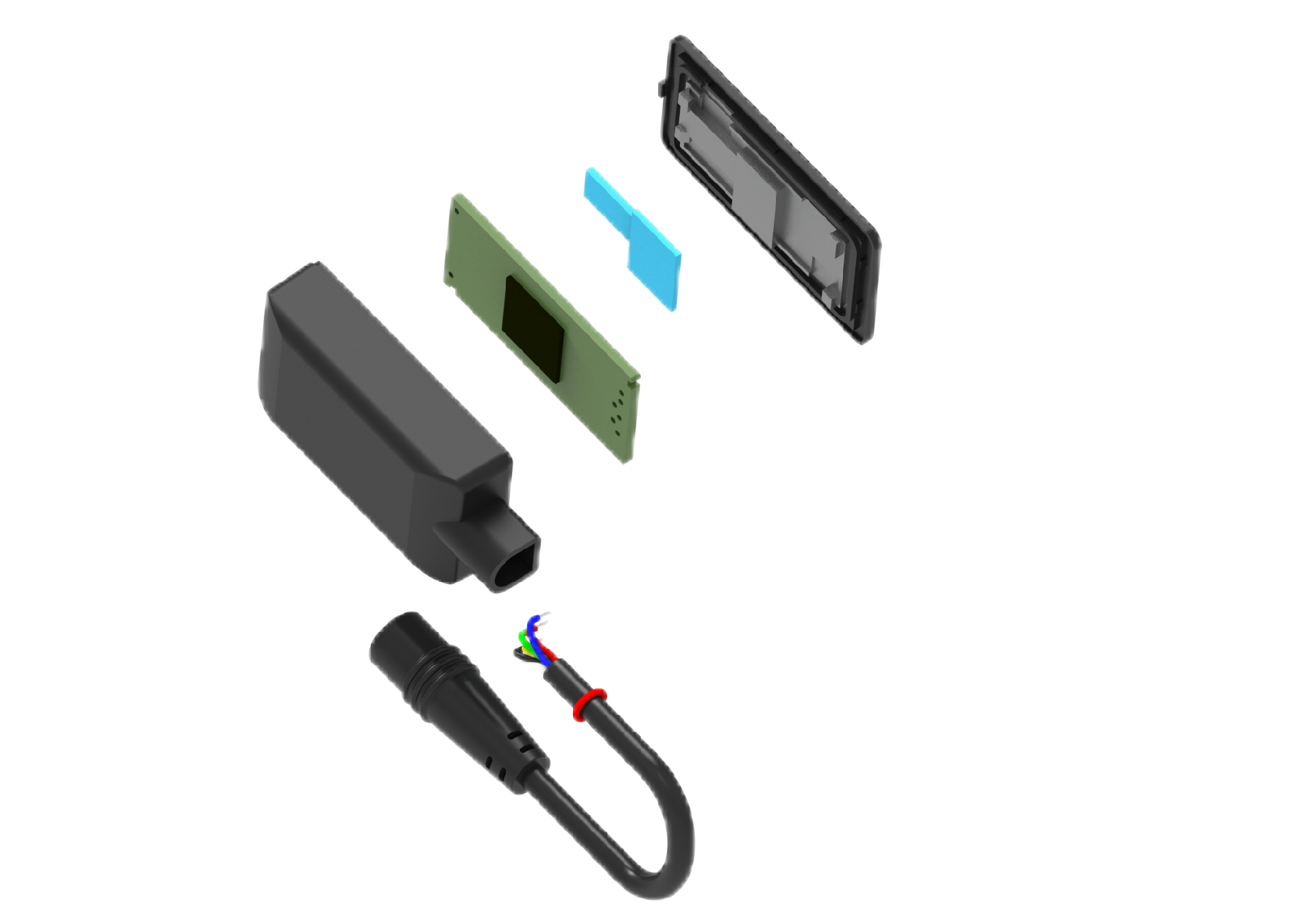

产品结构图


尺寸与重量


Radar Feature		Parameter /参数
雷达系统基础信息	工作电压	+9.0V ~ +16.0V DC，Typical + 12.0V DC
	整机功耗	< 1.5W @ 12V DC
	重量	< 30g
	防水等级	IP6K5
	工作频率	76GHz~79GHz
	天线通道数	4T4R
	雷达制式	FMCW
	数据输出刷新率	50ms
	探测目标类型	静止及运动目标（车辆/行人/障碍物等）
	最大目标跟踪数量	128
	EIRP	≤20 dBm
	总线类型	1xUART或选用1×CANFD；接口复用
	支持标定范围	±5°
距离探测	范围	0.2~80m
	精度	±0.06m
	分辨率	0.26m
相对速度探测	范围	-400km/h~+200km/h
	精度	±0.05m/s
	分辨率	0.16m/s
水平角测量	范围	± 75°
	精度	±1° @ 0°
	分辨率	9.9° @ 0°
俯仰角测量	范围	± 12°
尺寸	本体尺寸	46.5mm×25.5mm×13mm

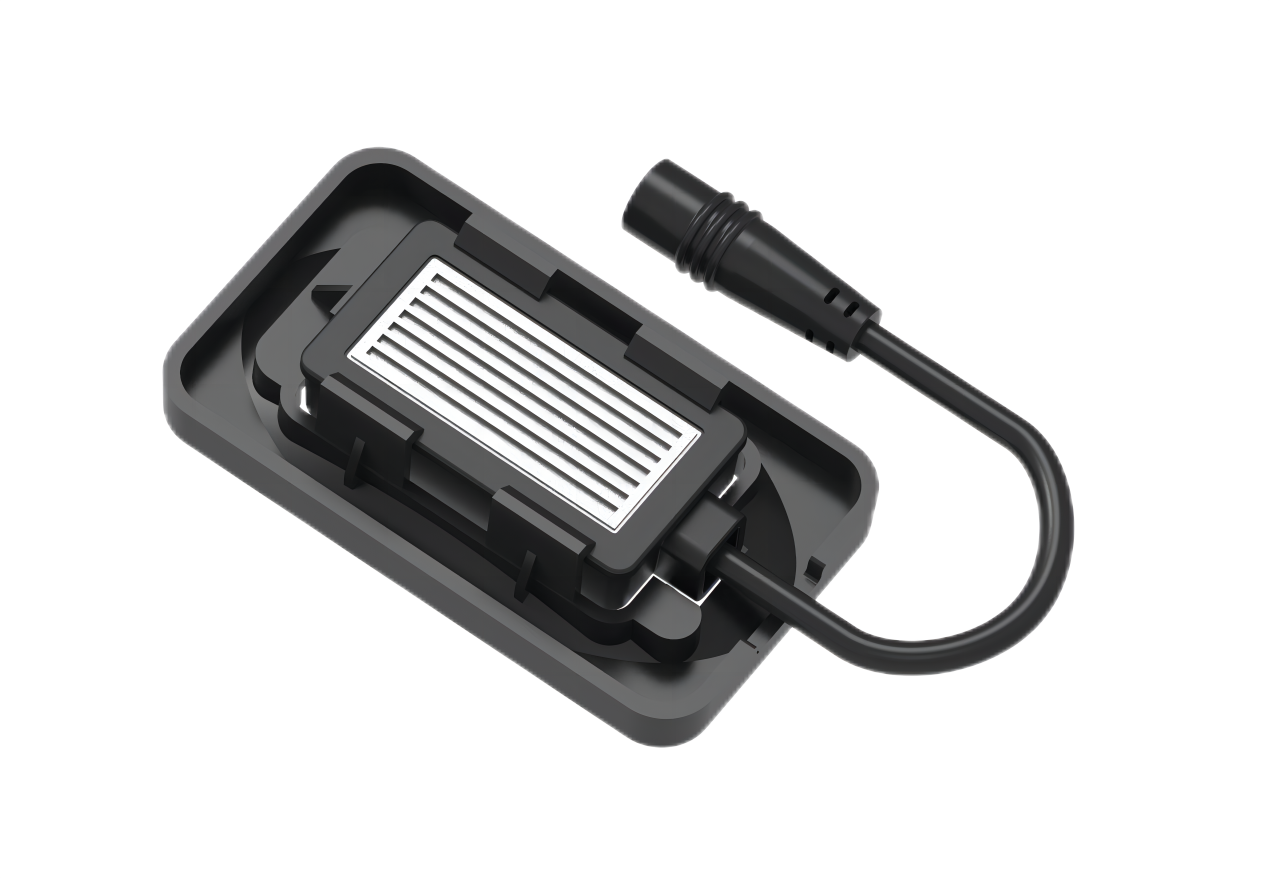

安装方式	卡装（卡扣式）

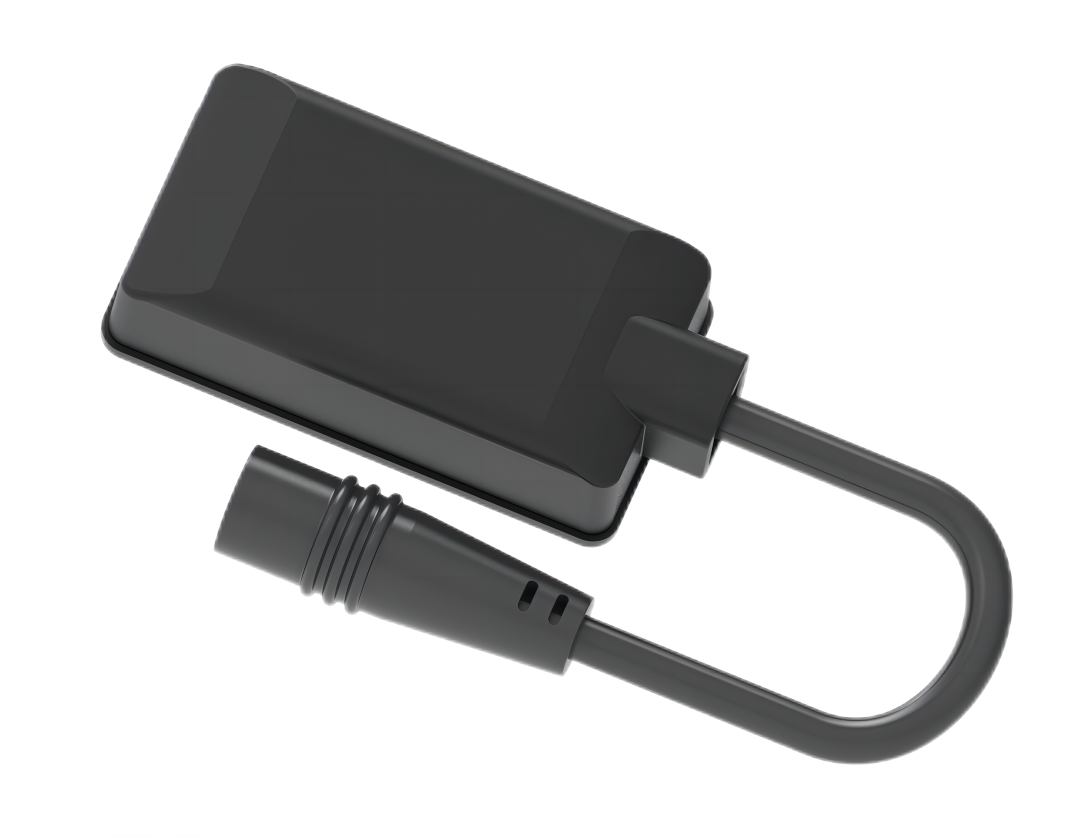

安装方式	锁附（挂耳式）

功能概述

CTSRR-460是由承泰科技自主研发最新一代77GHz短距毫米波雷达，支持单雷达多车道盲区监测的预警方案，集成自动驾驶级别的跟踪算法及报警处理逻辑，可实现对二轮车或微型乘用车的周围目标快速扫描，针对潜在危险提前为骑手提供预警信号。极致化设计、低功耗、体积小、易安装，可配置于各类型两轮车上，外形结构可根据车辆安装位置设计为卡扣安装或锁附安装。

支持功能：

BSD 盲区监测系统;

LCA 换道辅助系统；

RCW 后向碰撞预警；

优势

1.隐藏式安装，不影响内饰外观，不涉及隐私问题，有安全保障；

2.多芯片兼容方案设计，灵活满足法规要求，功耗低，易于安装；

3.性价比高：单雷达方案实现后方碰撞预警功能；

4.易于安装，客制化设计；

5.适配二轮车：串口通信，自驱报警；
