CTLRR-220Pro

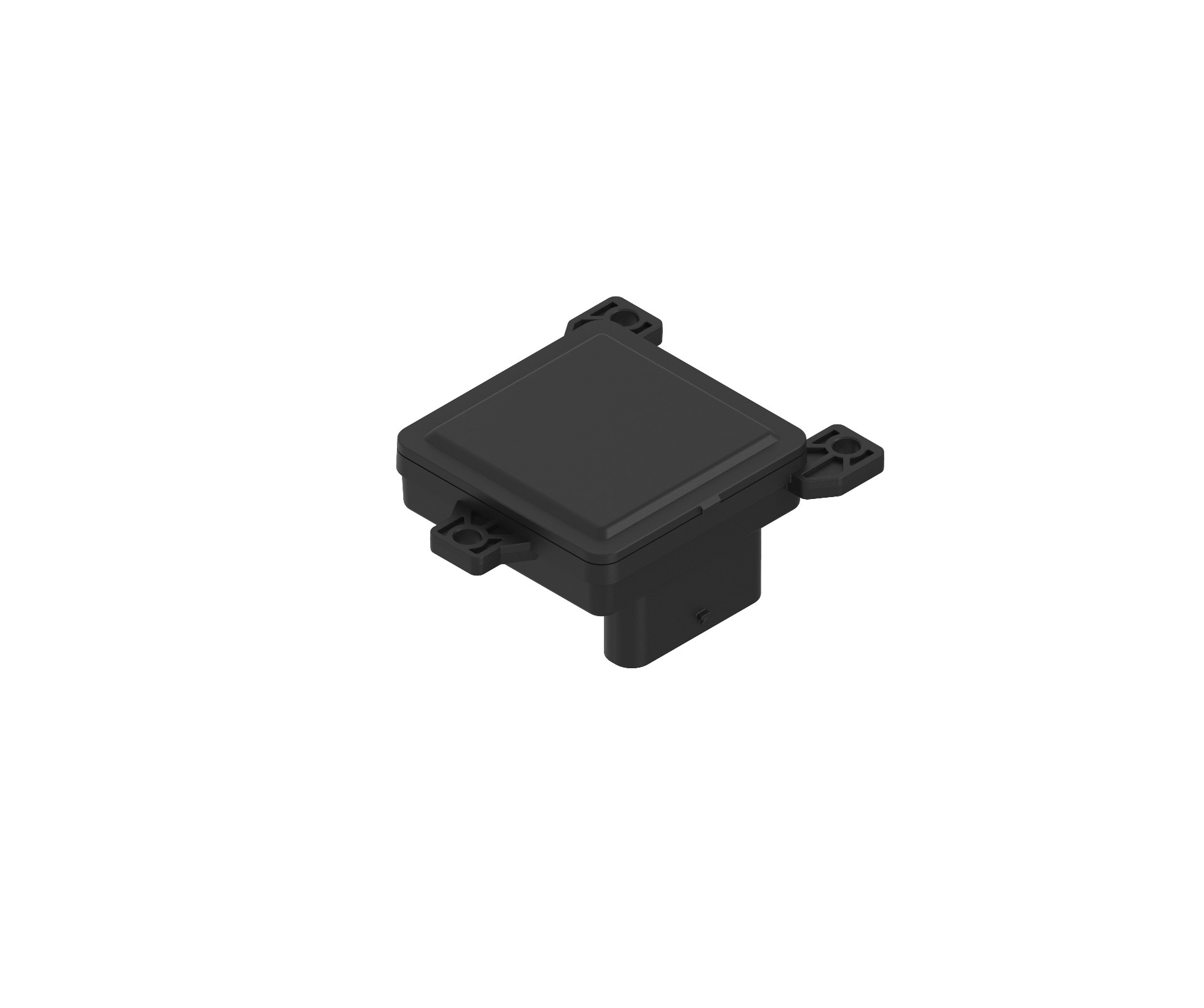

产品结构图

尺寸与重量

Radar Feature		Parameter /参数
雷达系统基础信息	工作电压	+9.0V ~ +16.0V dc
	整机功耗	2.5 W
	重量	75g
	防水等级	IP6K7 & IP6K9K
	工作频率	76 - 79GHz
	EIRP	≤35dBm
	天线通道数	4T4R
	雷达制式	FMCW
	数据输出刷新率	50ms
	数据模式	点云/航迹
	点云数量	512
	功能安全等级	ASIL B
	数据接口	2 × CAN - FD
测距	距离范围	260m
	距离精度	±0.1m
	距离分辨率	0.21m~0.5m
测速	速度范围	-111m/s~+55.5m/s
	速度精度	±0.03m/s
	速度分辨率	0.08m/s
方位角	方位角范围	± 60°
	方位角精度	± 0.1°
	方位角分辨率	2.5°
俯仰角	俯仰角范围	± 15°
俯仰角	俯仰角精度	± 0.2°
尺寸	本体尺寸（不含连接器）	59mm×59mm×18.7mm

功能概述

CTLRR-220Pro是由承泰科技自主研发的一款77GHz的长距毫米波雷达。采用集成新一代RFCMOS 国产SoC方案，可准确测量车辆前方260m范围内目标车辆的距离、速度及角度等信息，可实现前向碰撞预警（FCW）、自动紧急制动（AEB）、自适应巡航控制系统（ACC）等L2+级智能辅助驾驶功能。

优势

1.集成新一代RFCMOS SOC，中长距探测模式，可与视觉ADAS系统融合；

2.有效降低雷达功耗，成本极具优势；

3.支持双路CAN-FD，支持40个追踪目标输出；

4.全车规设计，ISO26262功能安全等级ASIL-B；

5.支持AutoSAR软件架构，支持自动校准/抗干扰/遮挡检测；

6.满足GB/T 33577-2017智能运输系统车辆前向碰撞报警系统性能要求与检测方法；

7.满足GB/T 39901-2021 乘用车自动紧急制动系统（AEBS）性能要求及试验方法；

8.满足GB/T 38186-2019 商用车辆自动紧急制动系统（AEBS）性能要求及试验方法；

9.满足JT/T 883-2014营运车辆自动紧急制动系统性能要求和测试规程；

10.满足JT/T 1242-2019 营运车辆自动紧急制动系统性能要求和测试规程。

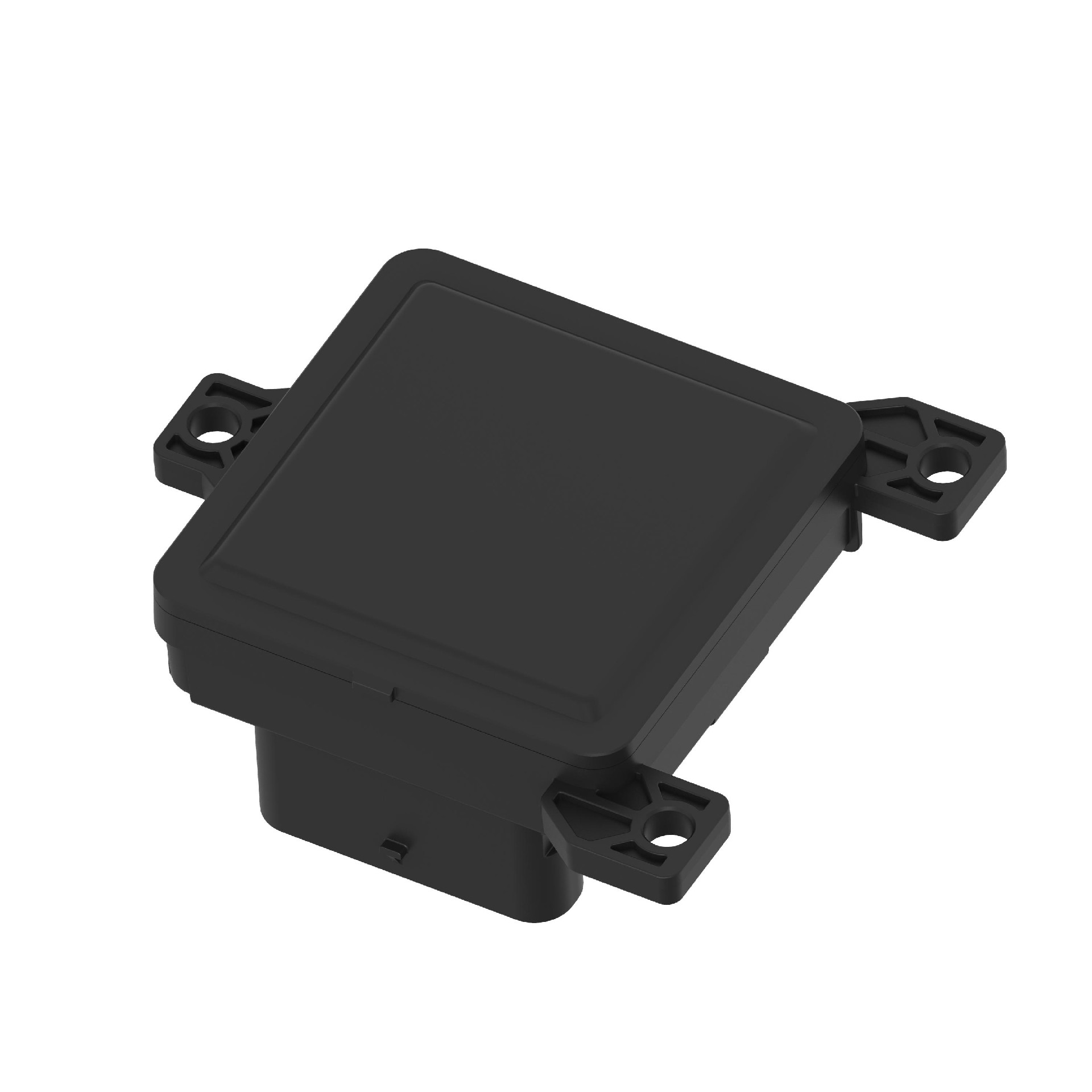

正面图(1).jpg 产品详情.jpg
